DHCP Server 與Client 的運作過程

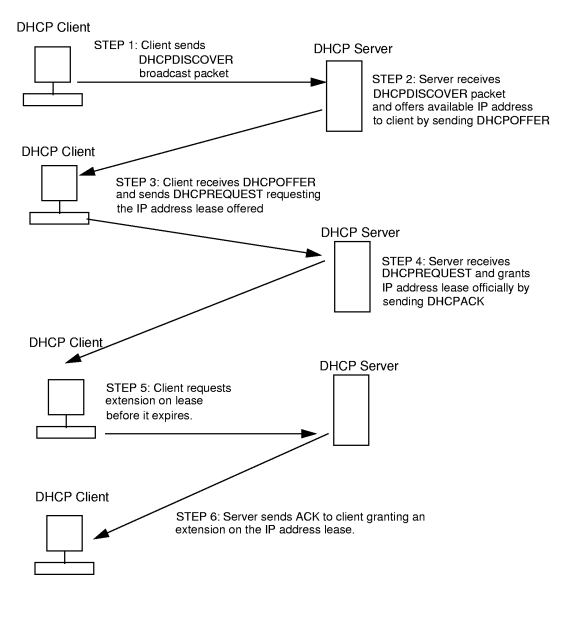

DHCP 服務中可以把DHCP Server 和DHCP Client 的運作過程可分為4 個階段：(UDP Port)
1.廣播DHCP Discover請求所有的DHCP伺服器給予IP位址。
2.伺服器回應DHCP Offer，給予IP位址及租用時間。
3.用戶端會選擇最好的，並回播DHCP Request，確認IP位址。
4.伺服器回應DHCP ACK給予IP位址。
1.租約的索取：
DHCP 租約的程序開始於DHCP Client 開始透過廣播DHCP Discover 的信息以尋找位於網路上的DHCP Server。在這個階段時，DHCP Client 本身尚未擁有IP 位址也未知DHCP Server 的IP 位址，所以會以0.0.0.0當作來源位址(Source Address)，而以255.255.255.255 作為目的地位址(Destination Address)在整個網路上廣播。在這個DHCP Discover 封包中會包含此DHCP Client 的MAC Address(Media Access Control Address)，和Host Name。
(在 Windows 的預設情形下，Dhcpdiscover 的等待時間預設為 1 秒﹐也就是當客戶端將第一個 Dhcpdiscover 封包送出去之後﹐在 1 秒之內沒有得到回應的話﹐就會進行第二次 Dhcpdiscover 廣播。若一直得不到回應的情況下﹐客戶端一共會有四次 Dhcpdiscover 廣播(包括第一次在內)﹐除了第一次會等待 1 秒之外﹐其余三次的等待時間分別是 9﹑13﹑16 秒。如果都沒有得到 DHCP 伺服器的回應﹐客戶端則會顯示錯誤信息﹐宣告 Dhcpdiscover 的失敗。之後﹐基於使用者的選擇﹐系統會繼續在 5 分鐘之後再重複一次 Dhcpdiscover 的過程。)
2.租約的提供：
當 DHCP Server 收到這個廣播後，DHCP Server 會發出DHCP Offer 的封包回應DHCP Client。目的端是255.255.255.255 以全域廣播對整個網路發送出這個封包。這個封包內除了含有DHCP Client 的MAC Address 以外還含有下面這些資訊(如圖3 所示)：
*提供給 DHCP Client 的一個IP 位址
*子網路遮罩
*租約的時間長度
*DHCP Server 的識別資料如IP 位址
(*到伺服器的登錄檔中尋找該用戶之前是否曾經用過某個 IP ，若有且該 IP 目前無人使用，則提供此 IP 給用戶端；
*若設定檔針對該 MAC 提供額外的固定 IP (static IP) 時，則提供該固定 IP 給用戶端；
*若不符合上述兩個條件，則隨機取用目前沒有被使用的 IP 參數給用戶端，並記錄下來。)
3.租約的選擇：
在 DHCP Client 收到DHCP Server 發出的DHCP Offer 封包之後，DHCP Client 會以MAC Address 比對出正確結果後，會發出DHCP Request 的訊息以回應 DHCP Server 它已收到此租約的資訊了。這個封包中會含有提供這個DHCP Offer 訊息的DHCP Server 的識別資料，因此只有符合此識別資料的DHCP Server 才會處理此廣播訊息。
4.租約的回應：
當 DHCP Server 收到DHCP Client 所發出的DHCP Request 封包後，經過相關的檢查，確定
其IP 資訊目前無任何設定衝突時，DHCPServer 就會發出DHCP ACK 的封包以回應DHCP Client 租約已經成功了。
而DHCP Client 收到這個DHCP ACK 封包後就會依據其所提供的資料而組態TCP/IP 的設定並啟動。
CISCO Router DHCP設定
設定DHCP Pool
在路由器上設定DHCP時，步驟大致如下
1.設定DHCP位址的 pool name並進入DHCP pool設定模式
2.指定分配給使用者的網段範圍以及網路遮罩
3.指定DHCP用戶端的預設閘道位址
4.設定DHCP用戶端的網域名稱伺服器位址
5.指定租用的時間
如:
ip dhcp pool ITpool
network 10.10.1.0 255.255.255.0
default-router 10.10.1.254
dns-server 172.16.16.1
Excluding IP Addresses
在設定時，希望其中的某些網段不要分配出去，可以使用ip dhcp excluded-address指令，將之排除。
Router(config)# ip dhcp excluded-address low-address [high-address]
顯示DHCP位址分配 (Address
binding)
router#sh ip dhcp binding
若想將DHCP位址分配資料刪除，可使用下列指令：
Router# clear ip dhcp binding address
DHCP Relay Agent
重建損壞的DHCP伺服器
備份DHCP伺服器的設定
netsh dhcp server dump
不在那台伺服器前時，使用
netsh dhcp server ipaddress dump
把螢幕顯示資訊，輸出導向一個ASCII文字檔裡
netsh dhcp server dump > dhcpbackup.txt
其他台DHCP伺服器
netsh exec dhcpbackup.txt
雖無法復原租用資訊，但是其他東西都可以復原回來:類別、選項、領域、保留區等。
Windows DHCP Server(以windows server 2000為例)
logging檔案位置
\winnt\system32\dhcp
資料庫備份
DHCP 資料庫檔案位於 WINNT\System32\dhcp 資料夾中。
Dhcp.mdb：DHCP server 的資料庫檔案
Dhcp.tmp：資料庫索引維護操作期間，由 DHCP 資料庫用作交換檔的暫存檔。系統失敗後，此檔案有時會保留在 WINNT\System32\Dhcp 目錄下
J50.log 及 J50#####.log：所有資料庫異動的紀錄檔，是 DHCP 資料庫必要時用來回復資料的
J50.chk：檢查點檔案
DHCP server 在指派 DHCP 用戶端或釋出 TCP/IP 設定參數時，會更新資料庫。
DHCP 資料庫是集中式資料庫，備份資料庫只要將該目錄下的檔案備份即可。可以使用Windows備份工具，也可以使用檔案總管，不過都必須先停止 DHCP 伺服器服務。
DHCP server 也會每隔 60 分鐘將 DHCP 資料庫自動複製到 Backup 子資料夾下。如果想要修改間隔，可執行 regedt32.exe，在 HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Services\DHCPServer\Parameters 變更 BackupInterval 值
資料庫還原
當 DHCP 資料庫損毀或遺失狀況時，Windows Server 會提供一組連續式修復選項，供還原及修復伺服器電腦上的 DHCP 資料之用。
首先我們可以將圖中的 RestoreFlag 改為 1，然後再重新啟動 DHCP 服務，此時 DHCP server 就會還原原先自動備份的資料庫。
壓縮、修復DHCP資料庫(以windows server 2000為例)
我們可以使用 Jetpack.exe 公用程式執行離線壓縮
Jetpack database_name temporary_database_name
Ex: 點選[開始]->[程式集]->[附屬應用程式]->[命令提示字元]，輸入
cd winnt\system32\dhcp
net stop dhcpserver
jetpack dhcp.mdb tmp.mdb
net start dhcpserver
將 DHCP 資料庫移到其他伺服器(以windows server 2000為例)
如果我們想把 DHCP server 中資料庫移到另外一台 DHCP 上繼續服務，除了必須做資料夾移置外，還必須複製所對應的機碼。
在欲停用的 DHCP server 上則是執行下面步驟
步驟一：停止 DHCP 伺服器。(點選 DHCP server，按滑鼠右鍵彈出選單，選擇[所有工作]->[停止]，或在命令提示字元下輸入 net stop dhcpserver)
步驟二：在服務清單中的 [DHCP 伺服器] 服務改為停用。這可避免 DHCP 伺服器在轉移資料庫之後啟動。若要執行此工作，請使用 [電腦管理]，再從其清單中選取要停用的 [DHCP Server] 服務。
步驟三：將 DHCP 伺服器樹狀目錄 (即 WINNT\System32\Dhcp)，複製到新的 (目的地) DHCP 伺服器上的暫存位置。例如，將樹狀目錄複製到 C:\Temp\System32\Dhcp。
步驟四：啟動 [登錄編輯器] (Regedt32.exe) 並找到下列子機碼： HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Services\DHCPServer
步驟五：選取[DHCPServer] 項目後，再點選[登錄]->[另存子目錄]，將指定的機碼存成文字檔。
步驟六：在來源伺服器上，刪除 DHCP 伺服器資料庫資料夾。
步驟七：解除安裝 DHCP 伺服器，以將其從該伺服器上移除。
在新的 DHCP server 上則是執行下面步驟
步驟一：如果您尚未安裝 DHCP 伺服器軟體，請先安裝，然後再重新啟動伺服器電腦。
步驟二：停止 [DHCP 伺服器] 服務。
步驟三：將暫存資料夾 (如 C:\Temp\System32\Dhcp 目錄) 中的 System.mdb 檔案更名為 System.src。
步驟四：將 DHCP 伺服器樹狀目錄從暫存資料夾複製到 WINNT\System32\Dhcp，以取代現存的 DHCP 伺服器目錄。
步驟五：啟動 [登錄編輯器] (Regedt32.exe) 並到下列子機碼： HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Services\DHCPServer，選取 DHCPServer 機碼 (位於 Services 機碼下)。點選[登錄]->[還原]，在 [還原機碼] 中的 [檔案名稱] 下，指定在‘備份 DHCP Server 資料庫’步驟五中所存檔的檔案資訊 (ex:WINNT\System32\Dhcp\Backup\Dhcpcfg)
步驟六：出現警訊，按[是]以覆蓋機碼
步驟七：結束 [登錄編輯器]。
步驟八：啟動 [DHCP 伺服器] 服務。
步驟九：開啟 DHCP 管理工具，並使用 [調解所有領域]，將 DHCP 伺服器資料庫調解成還原的資訊 (現已合併到 Windows 2000 登錄中的)。
