CCNA學習筆記(二)

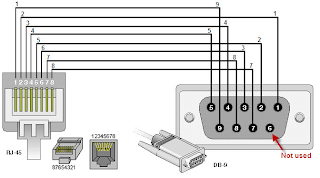

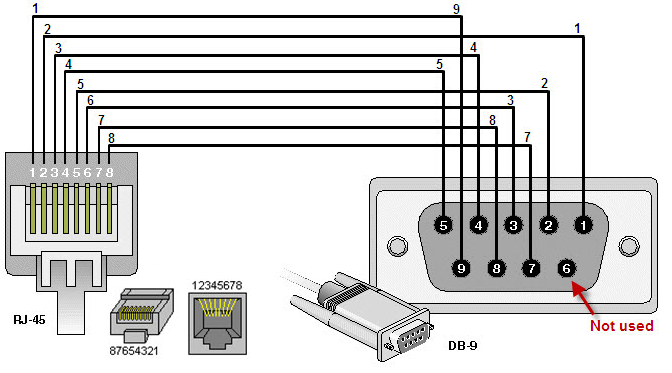

1.Roll-Over連接線:主要用來傳輸RS-232訊號。

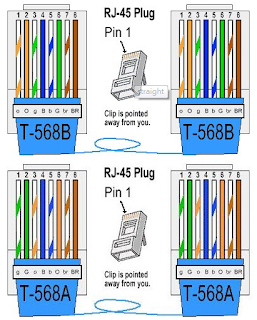

2.Straight-through網路線(for Ethernet):兩端接腳對稱的網路連接線。

3.Crossover網路線(for Ethernet):兩端接腳不對稱的網路連接線

Tx+ 表傳送正極資料腳位、Tx- 表傳送負極資料腳位、Rx+ 表接收正極資料腳位、Rx- 表接收負極資料腳位

Router <- Straight-through -> Switch

PC      <- Straight-through -> Switch

Router <-     Crossover     -> Router

PC      <-     Crossover     -> PC

Router <-     Crossover     -> PC

Switch <-     Crossover     -> Switch

ping 127.0.0.1

TCP/IP中定義，127.0.0.1是lookback address(繞回位址)，如ping 127.0.0.1失敗，表示網卡沒有安裝好，或者是驅動程式沒正確安裝，也就是硬體無法正常運作的狀況。

show interface

show ip interface

show ip interface brief

show protocols

show controllers

FastEthernet0/0 is up, line protocol is up (connected)

第一個up，指第一層實體層(Physcial layer)，有正常收到傳輸媒介的偵測訊號。

第二個up，指第二層資料連接層(Datalink layer)，有正常收到Keepalive訊號。

狀況一

up，down :第一層正常，第二層可能是Keepalive或訊框封裝不匹配所導致。

狀況二

down，down:代表第一層的溝通已失敗，可能是纜線或實體介面問題。

狀況三

administratively down，down:原因只有一種，忘了下no shutdown，介面處於被關閉狀態。

MTU 1500 bytes,BW 100000 Kbit

MTU:最大傳輸單位(Maximum Transmission Unit)

BW:頻寬

reliability 255/255, txload 1/255, rxload 1/255

Reliability:可靠度，255/255表完美，1/255表非常糟糕

txload 1/255, rxload 1/255:傳送和接收負載，1/255表沒有負載，255/255表流量滿載。
